Monitor Display Settings

モニタ表示設定

Block 監視の表示密度と、数値バーの基準になるグラフ100%値を設定します。現場で見たい点数と読みやすさのバランスを調整できます。

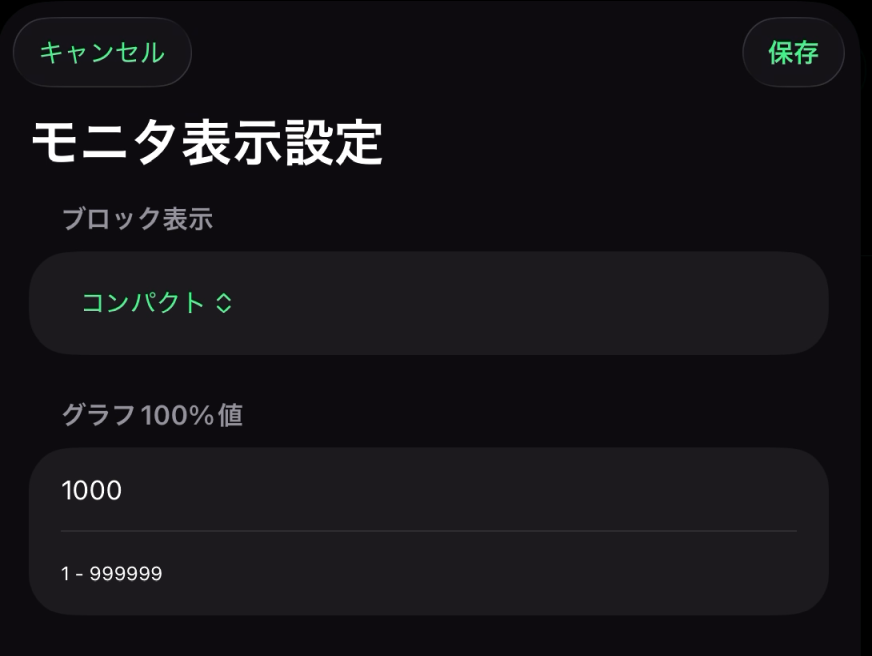

画面概要

開き方

右上メニューまたは Block 監視の表示設定から モニタ表示設定 を開きます。

目的

Block 監視の表示密度と数値バーの基準値を設定します。

表示密度

コンパクト と 詳細 を切り替えます。

グラフ100%値

数値デバイスのバー表示で 100% として扱う値を設定します。

保存先

表示密度とグラフ100%値は、プロジェクトの表示設定として扱います。

連続アドレスを小さなセルで多く表示します。広い範囲の ON/OFF や値変化をまとめて見るときに使います。

List と同じカード形式で表示します。アドレス、値、コメント、登録状態を読み取りながら確認したいときに使います。

点数を優先する場合はコンパクト、値やコメントの読みやすさを優先する場合は詳細を選びます。

WORD 系デバイスの値をバーで見るとき、どの値を 100% として扱うかを指定します。設備に合わせて基準値を設定すると、現在値の大小を視覚的に確認しやすくなります。

たとえば上限値や通常運転時の最大値を入れておくと、Block 監視で値の変化を比較しやすくなります。実際のスケールは設備やデータタイプに合わせて設定してください。
