タイムチャート

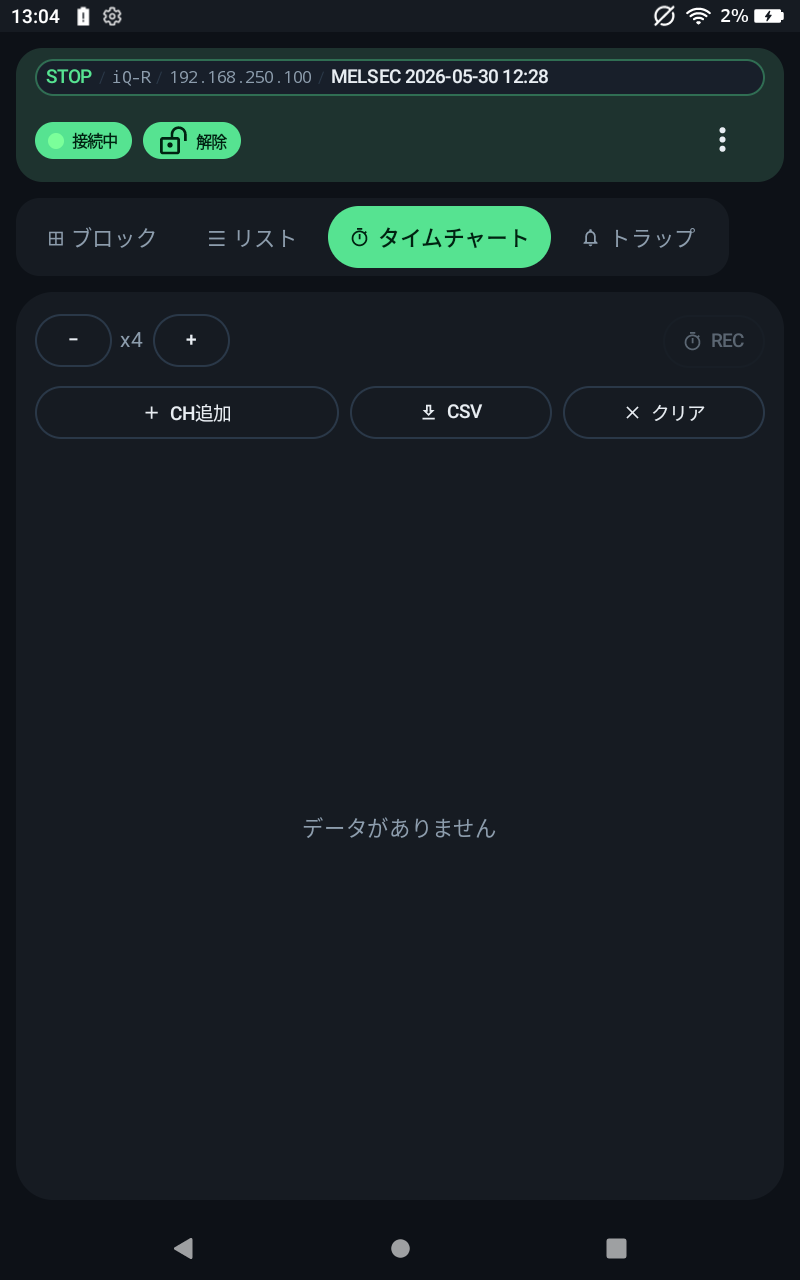

タイムチャート
最大 20 チャンネルを通信周期に合わせて記録し、波形確認と CSV 書出を行います。
基本操作
- 画面名: アプリ下部/上部のタブでは タイムチャート と表示されます。
- CH追加: 監視したいアドレスをチャンネルに追加します。
- 開始 / 停止: 記録を開始・停止します。
- CSV: 記録データを書き出します。
- クリア: 表示中の履歴を消去します。
- 表示密度: BIT 系は省スペース、WORD / 数値系はゆったり相当の高さに自動調整されます。
チャンネル登録と表示

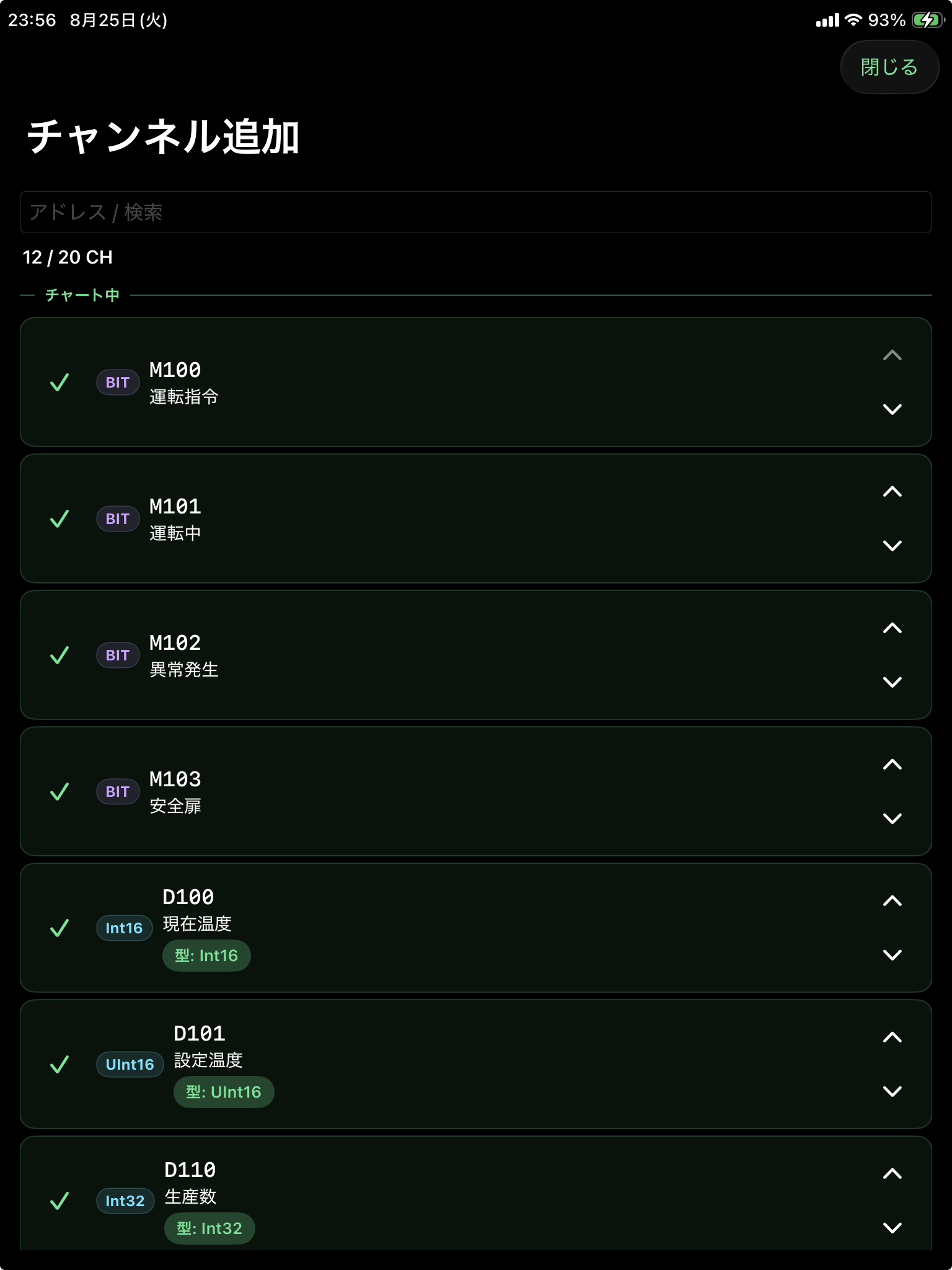

タイムチャートのチャンネル登録は、List 登録とは別です。タイムチャート 画面の CH追加、またはデバイス操作パネルの タイムチャート から追加します。
登録直後
記録を開始していなくても、登録済みチャンネルとして画面に表示されます。
開始前
記録サンプルがまだないため、現在値は
-- と表示されます。記録中
通信成功ごとに値を記録し、波形に追加します。
登録上限
最大 20 チャンネルです。
TimeChart 画面の登録内容はプロジェクトに保存されます。QR / JSON で移した場合も、登録チャンネルはプロジェクト情報として引き継がれます。
表示密度
BIT 系
ON/OFF の変化を多く見られるよう、省スペースの高さで表示します。
WORD / 数値系
値ラベルや波形を読み取りやすいよう、ゆったり相当の高さで表示します。
切替
チャンネルの表示高さはデバイス種別に合わせて自動調整されます。
記録容量と最大時間
記録間隔
Monitor Interval と同じです。通信成功 1 回につき 1 サンプルを追加します。
最大サンプル数
1,000 サンプル
最大記録時間
Monitor Interval × 1,000 サンプルです。既定値 500 ms では約 500 秒です。
最大チャンネル数
20 チャンネル
バッファが上限に達すると、古いサンプルから順に削除されます。波形バッファはプロジェクト単位で保存され、前回と同じ接続設定を開いたときだけ復元されます。
記録条件
- 記録は PLC 接続中かつ 1 チャンネル以上登録済みの場合に開始できます。
- 記録開始前の現在値は
--と表示されます。 - WORD デバイスは折れ線のみで表示します。BIT デバイスは ON 区間を塗りつぶして表示します。
- チャート上をタップ、または左右ドラッグするとカーソル位置の値を確認できます。
バックグラウンド動作
Android（記録中）

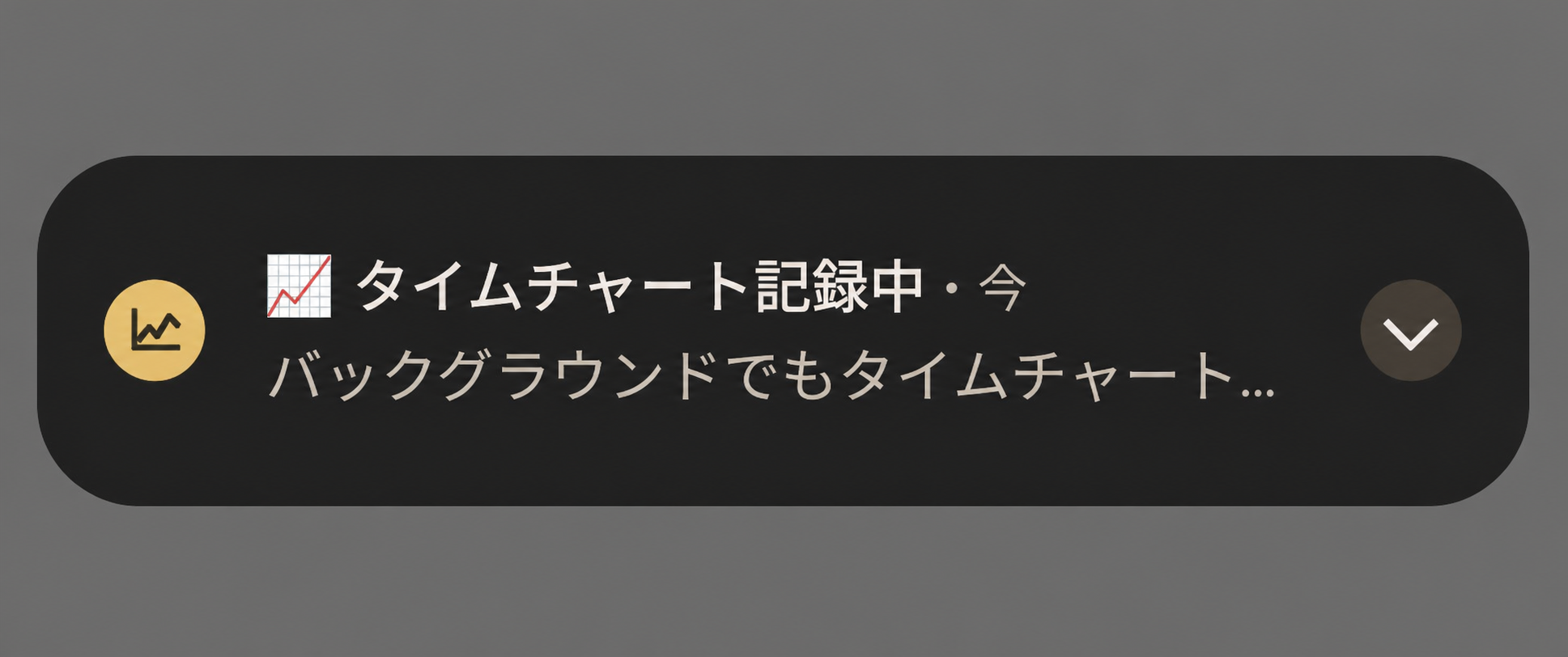

ホーム画面に戻っても記録が継続されます。通知バーに「タイムチャート記録中」が表示されます。
Android（停止中）
ホーム画面に戻るとポーリングが停止します。
iOS
ホーム画面に戻るとアプリが一時停止し、記録は中断されます。記録中は画面を表示したままにしてください。記録中の画面スリープは防止されます。
