MELSEC 設定

開き方と確認内容

開く上部ステータス部分をタップして 接続先切替 を開き、MELSEC の接続先を選びます。
確認接続設定 で IP、Port、機種、通信、ルーティング、タイミングを確認します。
接続後上部ステータスに RUN/STOP、CPU機種、IP、プロジェクト名が表示されます。

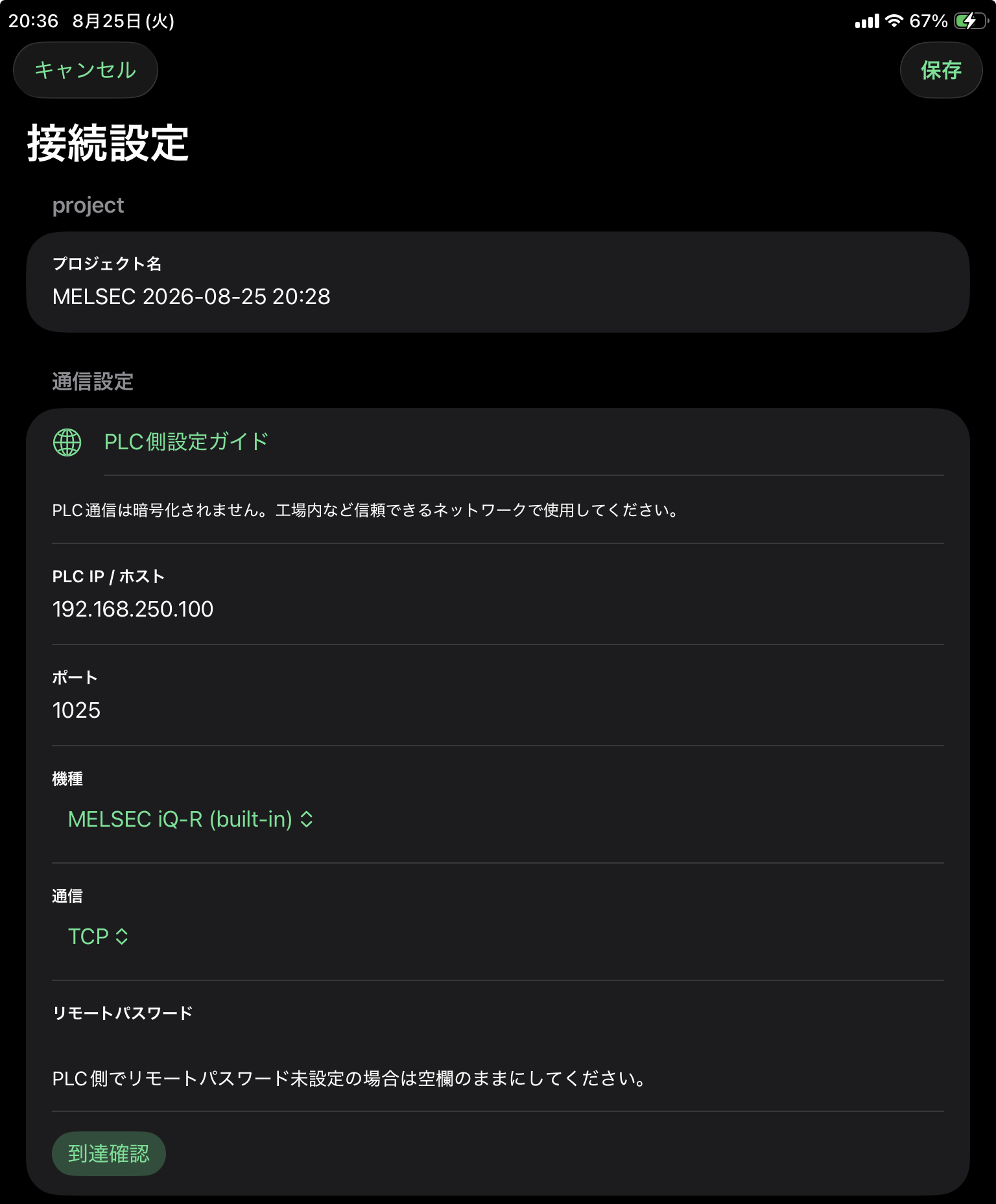

接続設定

通信方式

SLMP（Seamless Message Protocol）

PLC IP / Port

PLC 側の Ethernet 設定に合わせます。既定ポートは 1025 です。

通信

TCP / UDP

機種

MELSEC iQ-R (built-in)、MELSEC iQ-R (RJ71EN71)、MELSEC iQ-F (built-in)、MELSEC iQ-L (built-in)、MELSEC MX-R (built-in)、MELSEC MX-F (built-in)、MELSEC QnUDV (built-in)、MELSEC QnUDV (QJ71E71-100)、MELSEC QnU (built-in)、MELSEC QnU (QJ71E71-100)、MELSEC-Q (QJ71E71-100)、MELSEC-L (built-in)、MELSEC-L (LJ71E71-100)。(built-in) は内蔵 Ethernet ポート、ユニット名付きは Ethernet ユニット経由の接続です。

リモートパスワード

PLC 側で設定している場合に入力します。使用していない場合は空欄にします。

到達確認

入力した接続設定で確認を実行し、結果とエラーメッセージを確認します。

PLC 側の Ethernet 設定、通信許可、リモートパスワードは接続設定例で確認します。

ルーティング

ネットワーク

ネットワーク経由で他局に接続したい場合、ネットワークの番号を指定します。自局CPUに接続する場合は、0を指定してください。

局番

ネットワーク経由で他局に接続したい場合、子局の番号を指定します。自局CPUに接続する場合は、255を指定してください。

ユニットI/O

接続先に合わせて 自局、制御系CPU、待機系CPU、A系CPU、B系CPU、マルチCPU1号機、マルチCPU2号機、マルチCPU3号機、マルチCPU4号機、リモートヘッド1号機、リモートヘッド2号機、制御系リモートヘッド、待機系リモートヘッドから選択します。自局CPUに接続する場合は、自局を選択してください。

タイミング

監視周期 ms

PLC の値を読み取る間隔です。100～10000 ms で指定します。既定値は 500 ms です。

タイムアウト ms

PLC からの応答を待つ時間です。250～10000 ms で指定します。既定値は 2000 ms です。

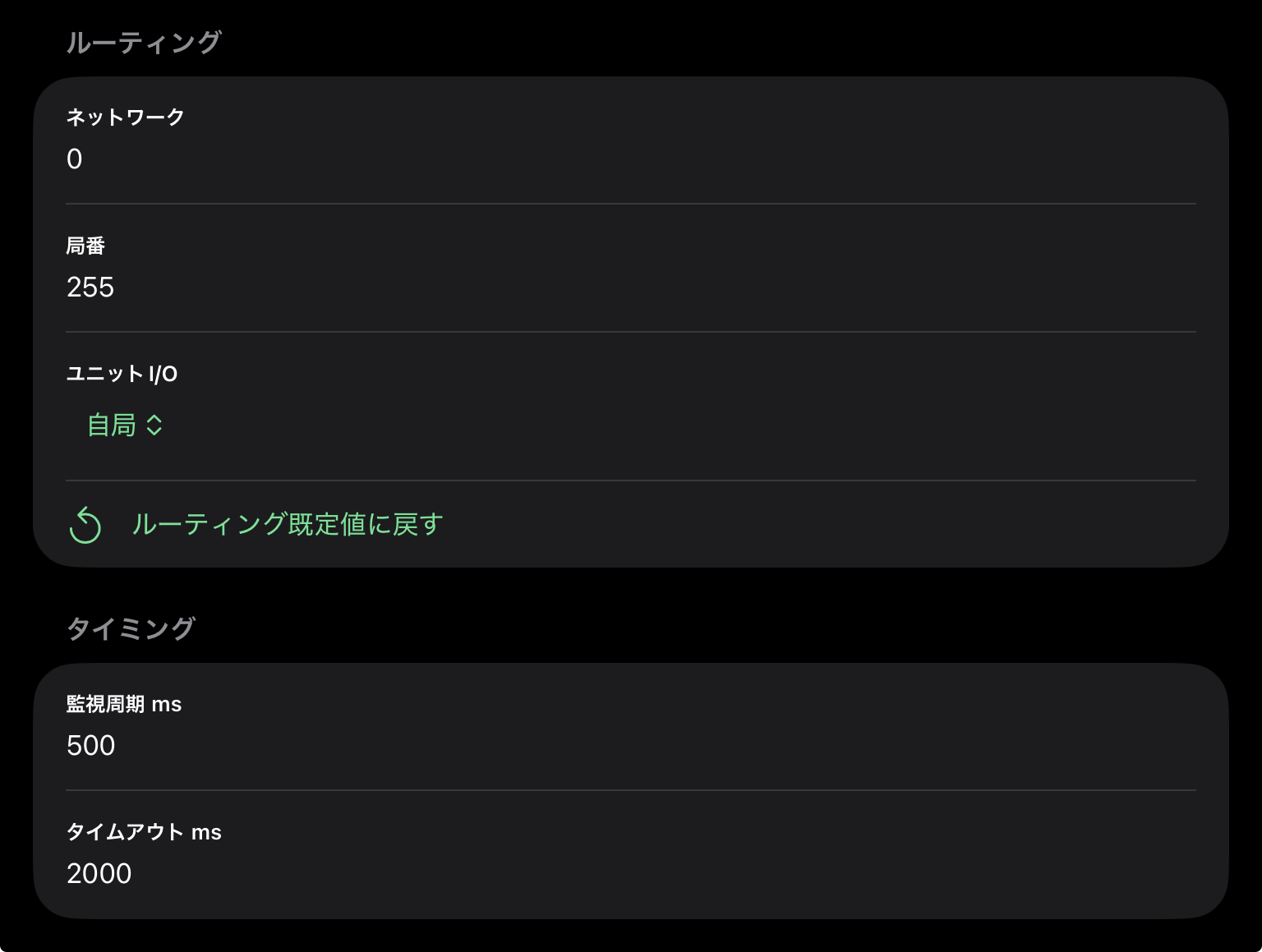

MELSECのルーティングとタイミング設定画面 — MELSECのルーティングとタイミング

デモの値変化パターン

この項目はデモの場合のみ設定できます。

デモプロジェクトでは、アプリ内で生成された監視値が変化します。PLC 設定の 値変化パターン で、画面表示やトラップ確認に使う変化の出方を選べます。

スイープ

BIT は周期的に ON/OFF し、数値は 0 から 100 へ繰り返し変化します。

パルス

短い瞬間的な変化を出します。立上り、立下り、変化検出のトラップ確認に向いています。

ウェーブ

なめらかな波形で数値が上下します。タイムチャートで値の推移を確認できます。

ステップ

段階的に値が切り替わります。しきい値付近やトラップ条件を確認できます。

固定

自動変化を止め、現在値を保持します。

デモの値は実機 PLC の状態を表すものではありません。値変化パターンはプロジェクト JSON には含まれません。

デバイス表記

利用可能なデバイス

X、Y、M、D、L、F、B、SB、SM、STC、STN、TC、TN、CC、CN、W、SW、R、ZR、SD

`X` / `Y`

iQ-F は 8 進表記です。それ以外の MELSEC は 16 進表記です。

BIT

BIT デバイス用です。ON/OFF として扱います。

INT16 / UINT16

16 bit の符号付き整数／符号なし整数として扱います。

INT32 / UINT32 / FLOAT32

32 bit の符号付き整数／符号なし整数／浮動小数点数として扱います。

選択中の CPU機種で使えないアドレスやデータタイプは、登録時や読込時にエラーになります。

実機接続の注意

接続すると PLC との通信が始まります。接続前に対象 PLC、IP、ポート、TCP/UDP、通信許可、ネットワーク経路を確認してください。

デバイス書込や CPU操作は設備動作に影響します。設備側の安全手順に従って操作してください。

接続結果の見方

接続成功時は上部ステータスに RUN/STOP、CPU、IP、プロジェクト名が表示されます。
未接続時の CPU 状態は -- と表示されます。
接続できない場合は 到達確認 を実行し、IP、ポート、TCP/UDP、端末のネットワーク接続を確認してください。
ネットワーク、局番、ユニット I/O、リモートパスワードも確認してください。
PLC 側の設定や通信許可は接続設定例と照らし合わせてください。

到達確認のエラー例

タイムアウト

PLC から応答がありません。IP アドレス、ポート、通信方式、端末のネットワーク接続を確認してください。

接続拒否

PLC 側が接続を受け付けていません。ポートと PLC 側の通信設定を確認してください。

認証エラー

リモートパスワードを確認してください。

ルーティングエラー

ネットワーク、局番、ユニットI/Oを確認してください。
