ON / OFF
ON / OFF の操作で BIT 値を書き込みます。
Device Control Panel
デバイス操作パネル
リスト／ブロックで選択したデバイスの現在値確認、書込、タイムチャート／トラップへの追加を行います。
画面名と呼び方

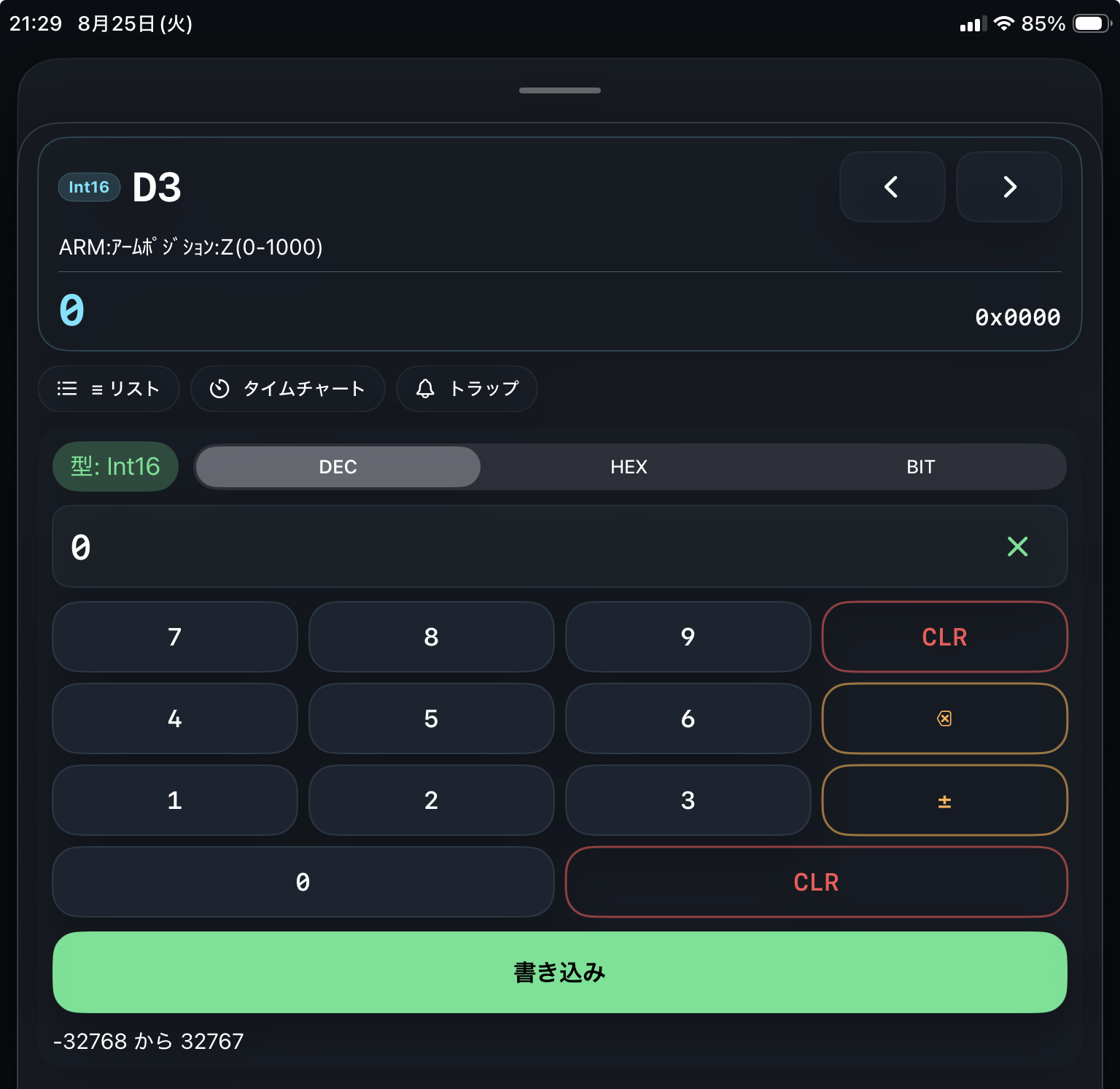

デバイス操作パネル

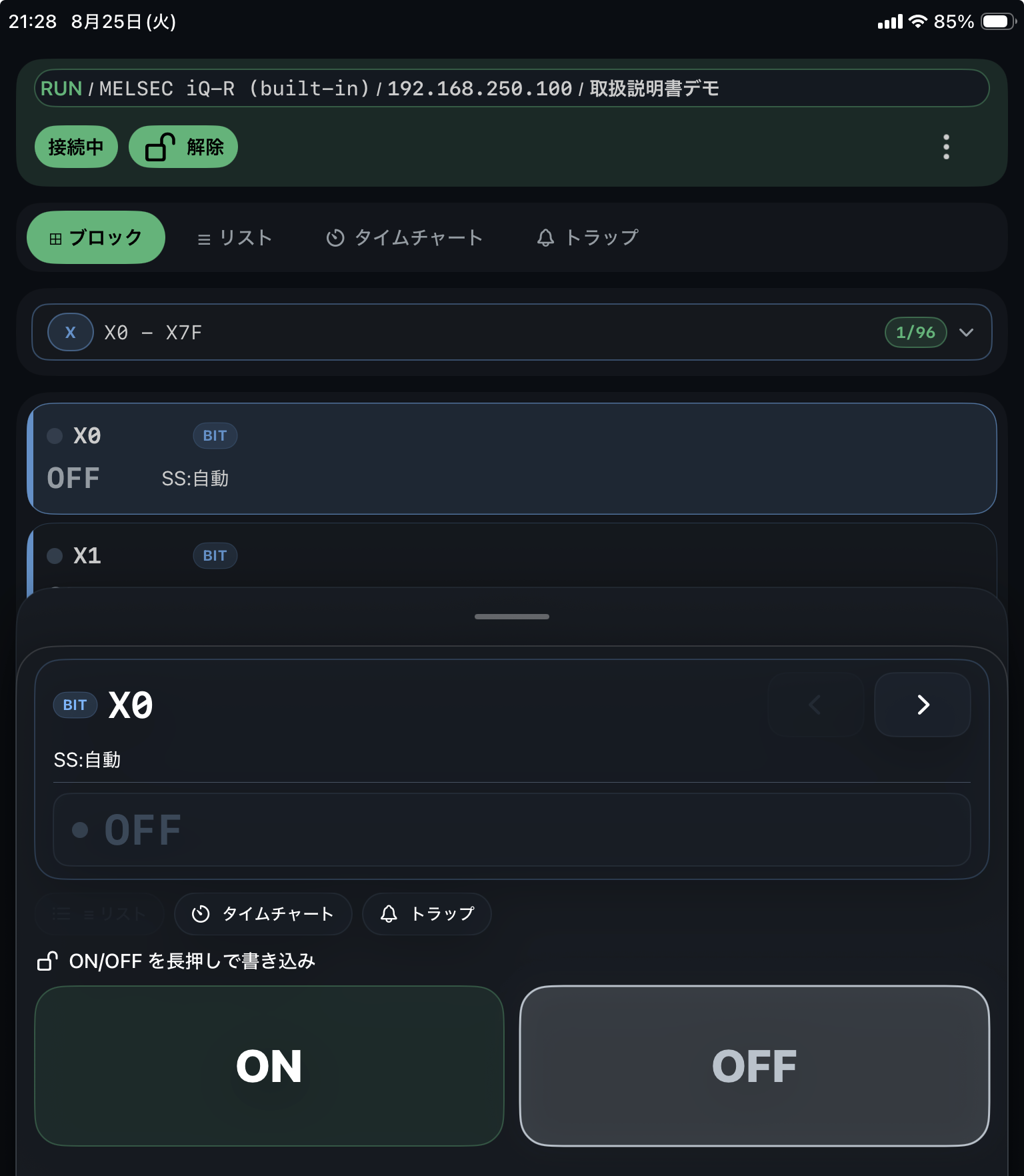

リスト／ブロックで選択した 1 デバイスを操作するパネル全体の名前です。縦向きでは下部シート、横向きでは右側ペインとして表示されます。
ON/OFF操作
デバイス操作パネル内で BIT デバイスを書き込む大きな ON / OFF ボタンの操作名です。
表示型を選択
WORD デバイスの 型 から開く、数値の表示・書込型を選ぶ画面です。
表示条件
- PLC 接続中にリストの行、またはブロックのセル／行をタップすると開きます。
- 縦向きでは下部シート、横向きでは右側ペインとして表示されます。
- ブロックのページ移動、開始番号ジャンプ、ブロック選択だけでは自動で開きません。
BIT デバイス
書込ロック

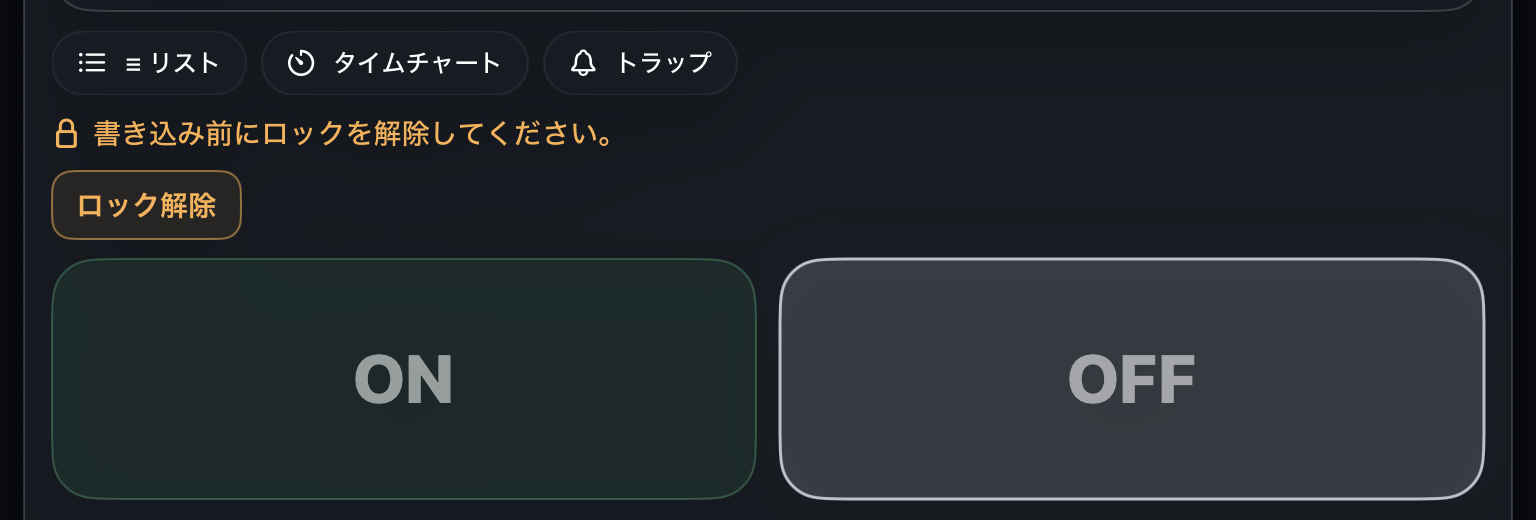

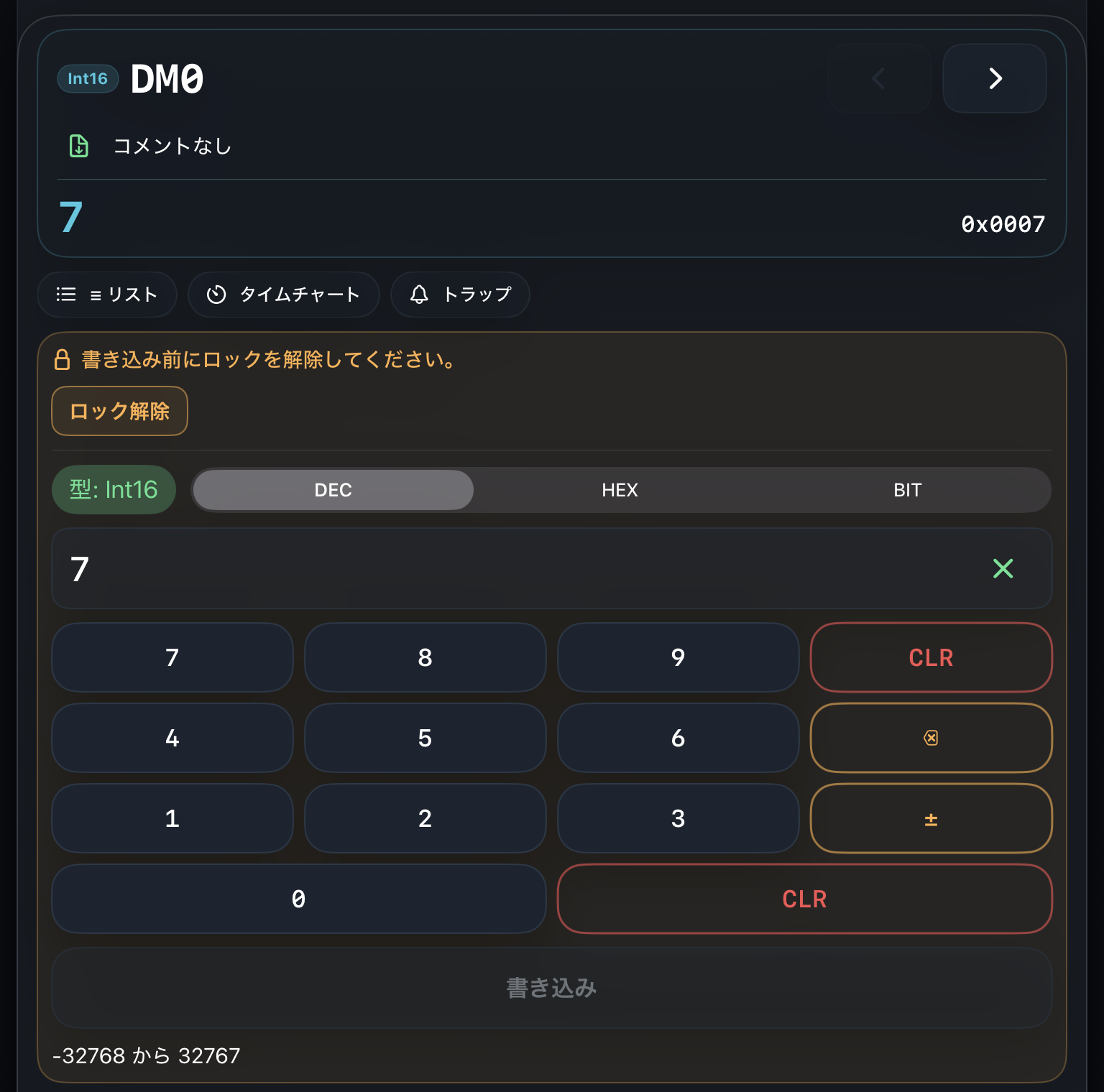

上部の書込ロックを解除してから操作します。ロック中は書込操作が無効になります。
長押し

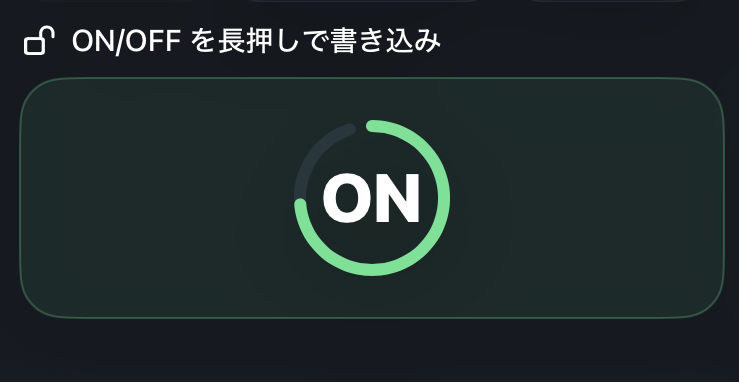

ビット書き込み設定が長押しの場合、進行表示が完了するまで押し続けます。
WORD デバイス
- 型 から

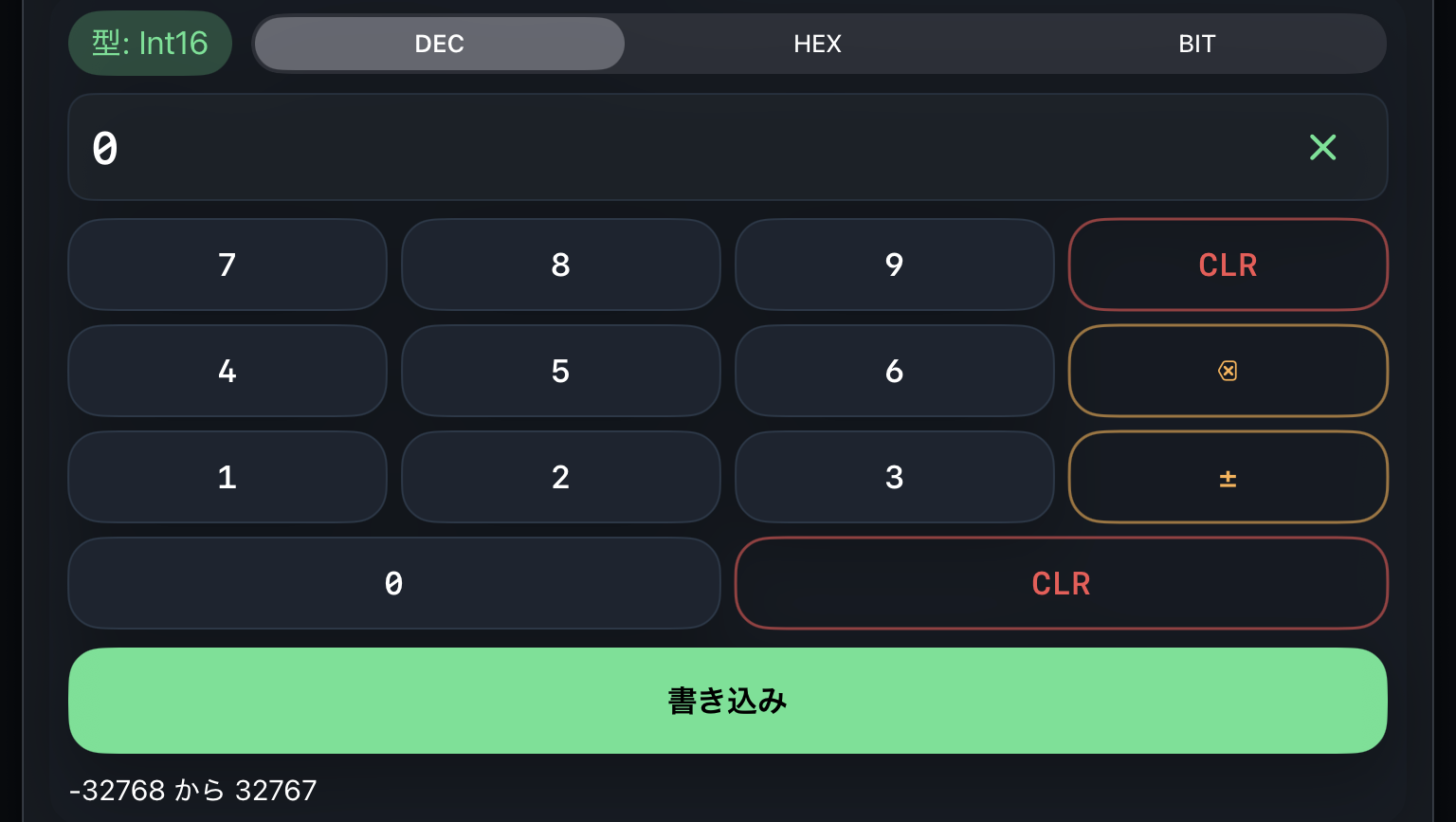

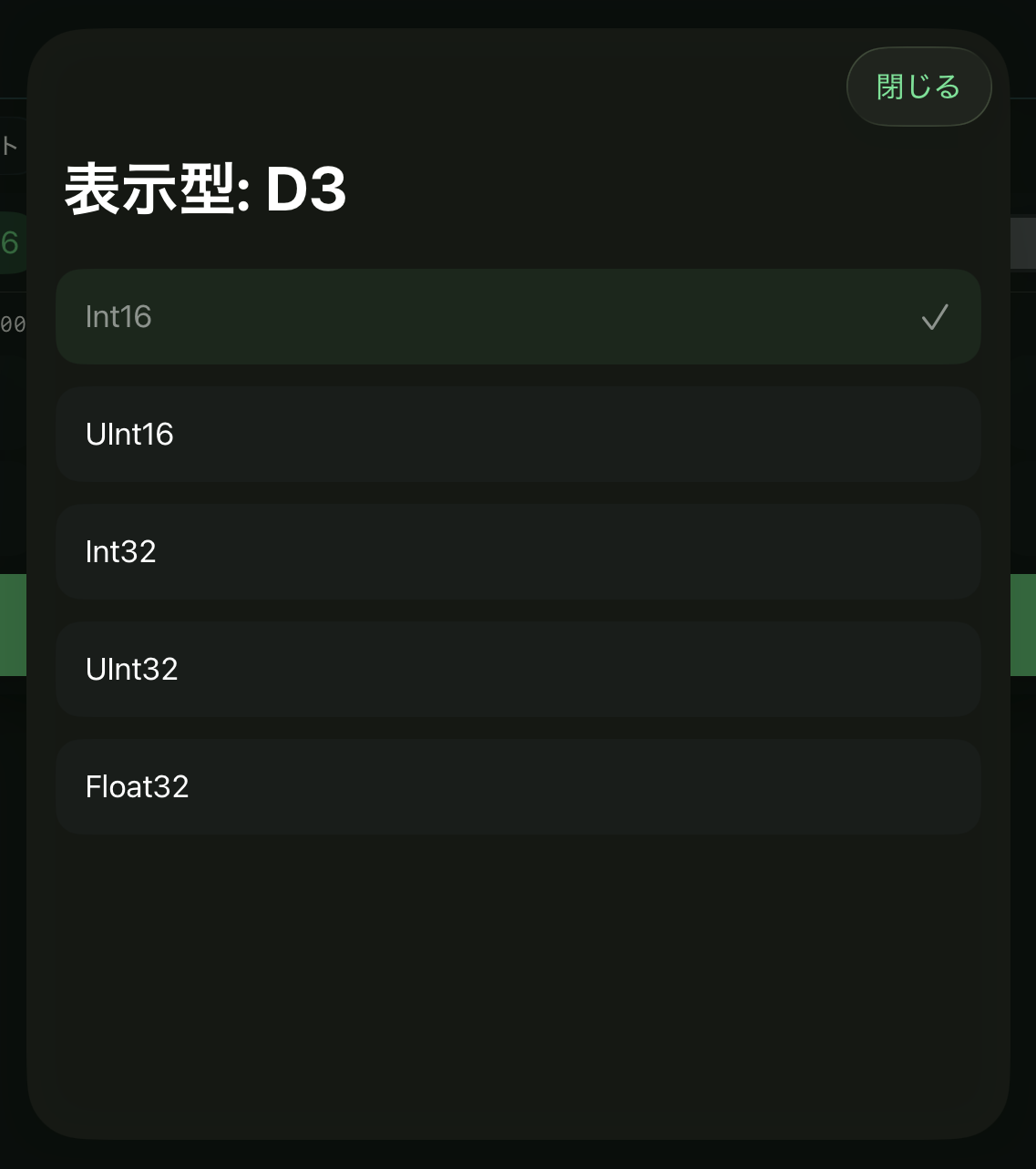

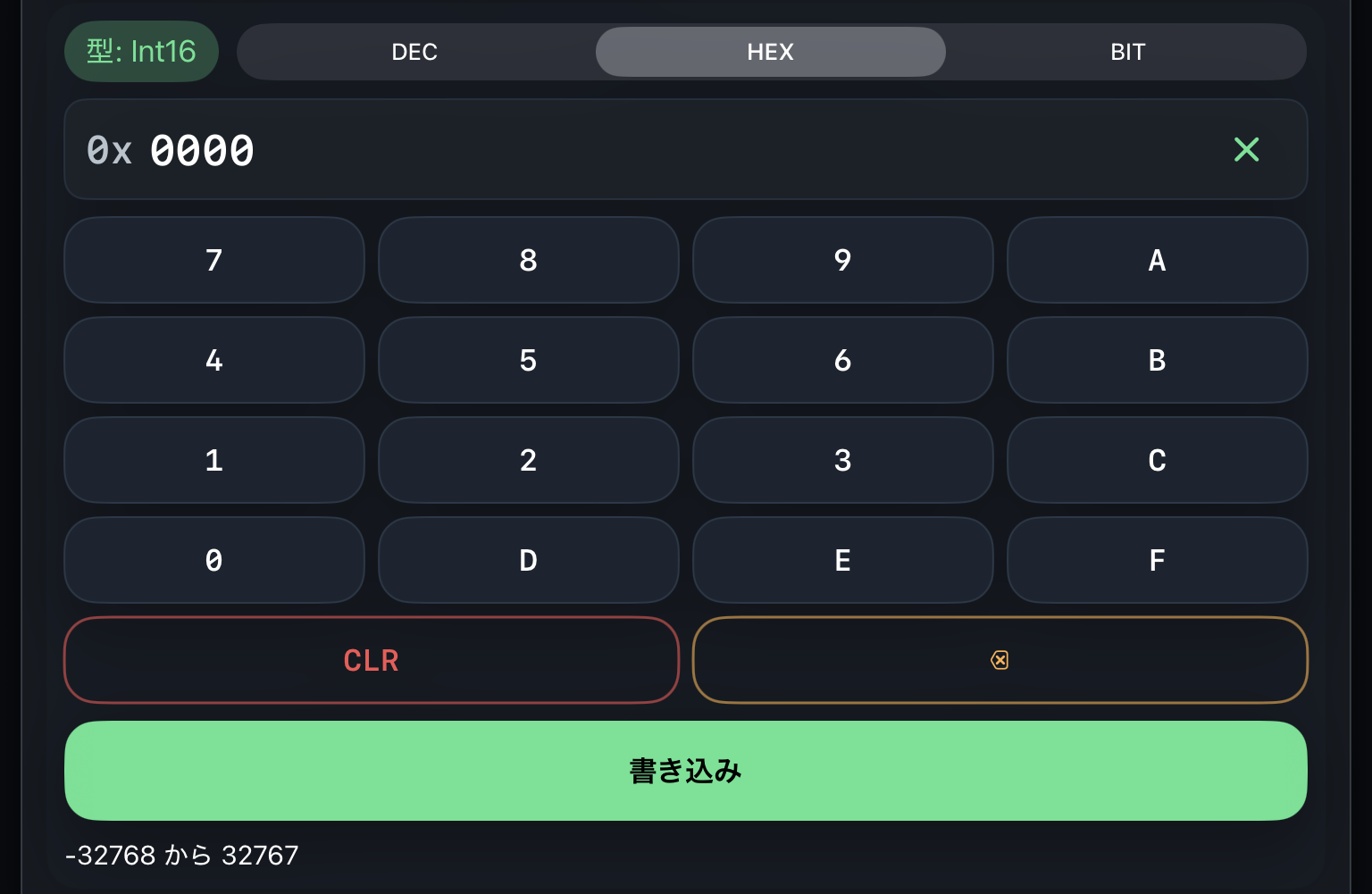

Int16、UInt16、Int32、UInt32、Float32を選びます。 - DEC、HEX、BIT の表示・入力モードがあります。
- 選択中のデバイス種別やアドレスで使用できない型は選択できません。

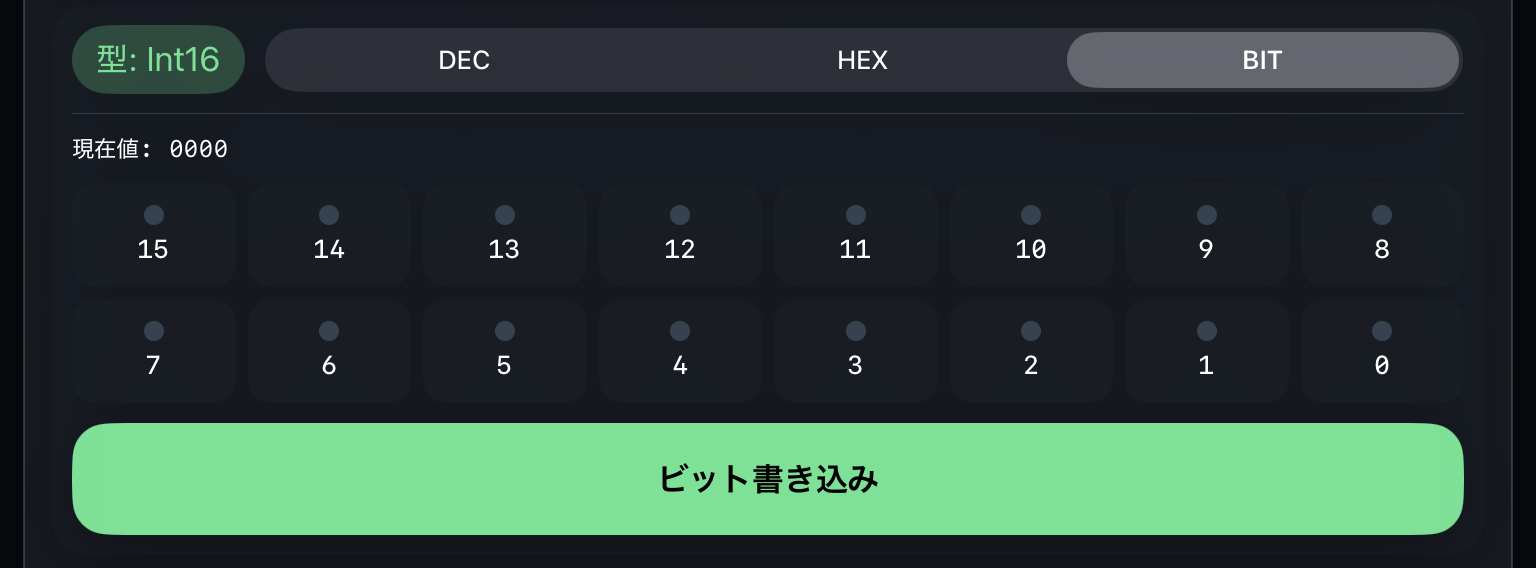

- BIT編集モードでは現在値のビットを編集して書込できます。
表示型
入力モード
書込
書込前の確認
対象 PLC、アドレス、データタイプ、書込値が正しいことを確認してください。
書込手順
- 対象を選ぶブロックまたはリストから書き込むデバイスをタップします。
- 値を確認するBIT の ON/OFF、または WORD の表示型と入力値を確認します。
- ロックを解除する上部の解除ボタンで書込ロックを解除します。
- 書込を実行するデバイス操作パネル内のボタンで書き込みます。BIT の長押し設定時は、進行表示が完了するまで押し続けます。
書込ロックが戻るタイミング
別のプロジェクトを開いた場合、または新規プロジェクトを作成した場合は自動でロックへ戻ります。同じプロジェクトの設定保存、開き直し、切断、再接続、通信復旧では解除状態を維持します。
未接続などにより現在値が -- のデバイスには書き込めません。接続後、現在値が表示されたことを確認してください。
失敗時の確認
書込に失敗した場合は、接続状態、書込ロック、アドレス、データタイプ、エラー履歴を確認してください。
出力デバイスを書き込む場合
出力デバイスを操作する場合は、CPU を MELSEC では PAUSE、KEYENCE では PROGRAM 状態に変更してから書込してください。
MELSEC では STOP 状態だとリモート I/O へ出力が転送されないため、プログラムだけを停止させる PAUSE を使用してください。

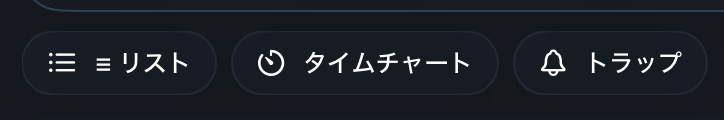

その他の操作
リスト
選択中のデバイスをリストへ追加します。
コメント読込

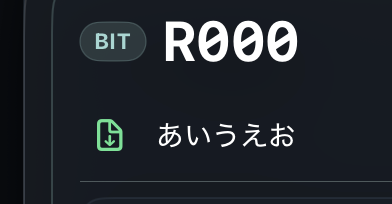

KEYENCE 接続中に、選択中のデバイス 1 点のコメントを PLC から読み込みます。
タイムチャート
選択中のデバイスをタイムチャートへ追加します。
トラップ
選択中のデバイスのトラップ登録を開きます。
